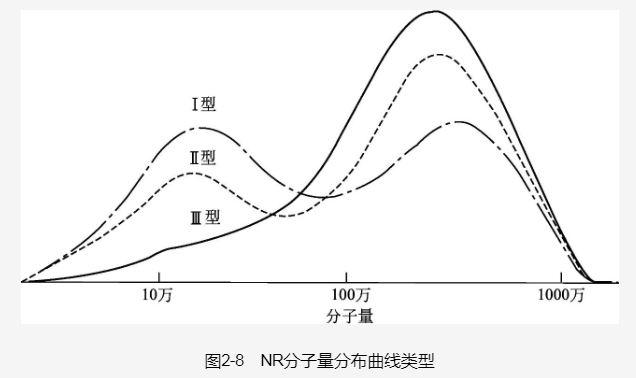

(1)NR的化學性質NR是不飽和橡膠(每個鏈節(jié)都含有一個雙鍵),能夠進行加成反應。此外,因雙鍵和甲基取代基的影響,使雙鍵附近的c-亞甲基上的氫原子變得活潑,易發(fā)生取代反應。由于NR的這種結構特點,所以其容易與硫化劑發(fā)生硫化反應(結構化反應);與氧、皇氧發(fā)生氧化裂解反應;與鹵素發(fā)生氯化、溴化反應;在催化劑和酸的作用下發(fā)

生環(huán)化反應等。但由于NR是高分子化合物,所以它具有烯類高分子有機化合物的反應特性,如反應速率慢,反應不完全、不均勻,同時具有多種化學反應并存的現(xiàn)象,如氧化裂解和結構化反應并存等。在NR的各類化學反應中,最重要的是氧化裂解反應和結構化反應。前者是NR塑煉加工的理論基礎,也是NR老化的原因所在;后者則是NR進行硫化加工的理論依據(jù)。而NR的氯化、環(huán)化、氯氫化等反應,則可應用于NR的改性方面。

(2)NR的力學性能

由于NR的分子量很大,且分子鏈在常溫下呈無定形狀態(tài),分子鏈柔性好,故NR在常溫下具有很高的彈性,其彈性模量為2~4MPa,而伸長最大可達1000%;在0~100C范圍內,NR的彈回率可達50%~85%甚至更言由于它的分子結構規(guī)整,在外力作用下拉伸70%以上時可發(fā)生結晶化,屬結晶型橡膠,具有自補強性,NR具有較高的機械強度。其純膠硫化膠的拉伸強度是除聚氨酯橡膠外最高的,可達179MPa,500%定伸應力為2~4MPa,700%定伸應力為7~10MPa,炭黑補強的硫化膠拉伸強度可達25~35MPa,300%定伸應力可達61MPa,500%定伸應力為12MPa以上。在高溫(96C)下的強度損失為35%左右

(3)耐寒性能

NR的分子鏈非常柔順,生膠在常溫下為高彈性體,當溫度降低時,其會慢慢變硬,至0C時彈性大大減小(結晶所致),繼續(xù)冷卻至-72~-70C以下時,則變成脆性物質;但硫化后的NR因結晶能力有所降低,能夠在0C以下繼續(xù)保持彈性。

(4)NR的電性能

由于NR是非極性物質,是一種較好的絕緣材料。NR生膠的體積電阻率一般為10150cm,而純化NR為1017cm(絕綠體的體積電阻率在1010~100Q-cm范國內);硫化后的NR,因引進極性因素,絕綠性下降

(5)耐介質性能

介質通常是指一些有機的油類以及酸、堿、鹽溶液等液態(tài)的化學物質。若橡膠與介質之間沒有化學反應、又不相溶,則橡膠就耐該介NR為非極性橡膠,由于相似相溶。,其易溶于非極性油,因此NR不耐環(huán)己烷、汽油、苯等介質,不溶于極性的丙酮、乙醇等,不溶于水。除此以外,NR耐10%的氫氟酸、20%的鹽酸、30%的硫酸、50%的氫氧化鈉等,但不耐濃強酸和氧化性強的高錳酸鉀、重鉻酸鉀等

(6)其他性能

此外,NR還具有很好的耐屈撓廢勞性能(純膠硫化膠屈撓20萬次以上オ出現(xiàn)裂口),滯后損失小,生熱低,撕裂強度高,耐磨性好以及有良好的氣密性[滲透系數(shù)為2.969×101H2(sPa)1]、防水性和絕熱性;但其耐老化性差,易產生硫化返原,耐熱性差,且易燃。

鋼膠復合橡膠襯板
